輸電線路具有點多、面長和線長的特點，且由于導線長期裸在戶外，容易受到鳥害、樹害和人為因素影響，產生外力破壞問題，影響電網安全穩定運行。為此，我司針對輸電線路故障查找難點，研發了DX-WPS100-GZ01型分布式行波測距(故障定位)裝置，可有效加強輸電線路故障巡視和排查效率。

分布式行波測距(故障定位)裝置適用于35kV及以上電壓等級的交直流架空輸電線路監測，實現故障在線區段定位及故障測距。該系統采用分布式監測技術，通過分布安裝在架空輸電線路上的故障監測終端，實現對故障行波、折反射行波等輸電線路故障前、中、后的工頻和暫態信號的高頻采樣和錄波。主站利用區段定位與行波測距相結合的策略，快速準確地分析出故障類型（雷擊/非雷擊、繞擊/反擊），并實現故障點定位，精度在100米內。

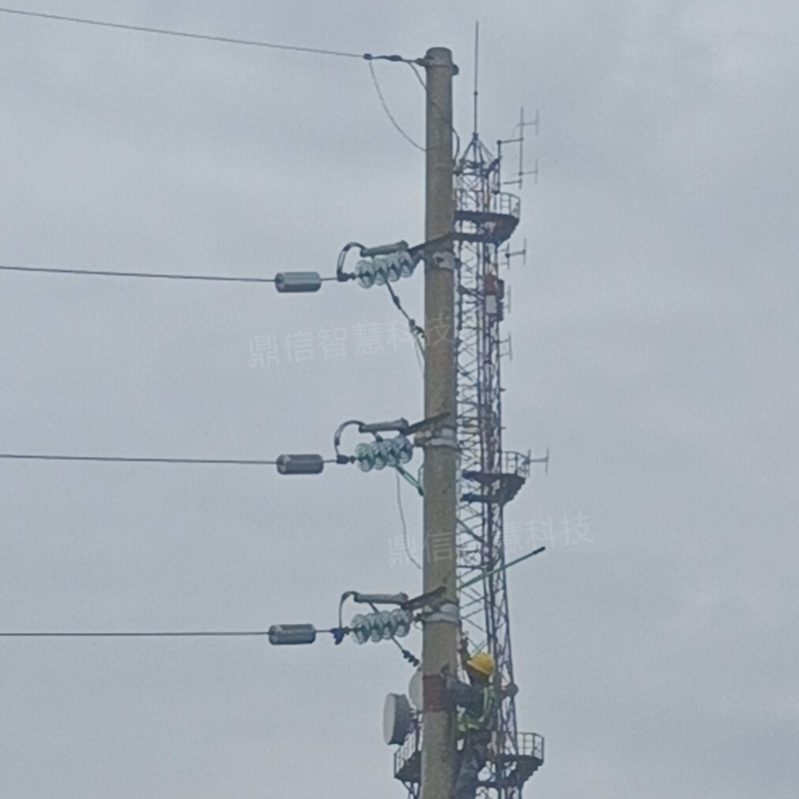

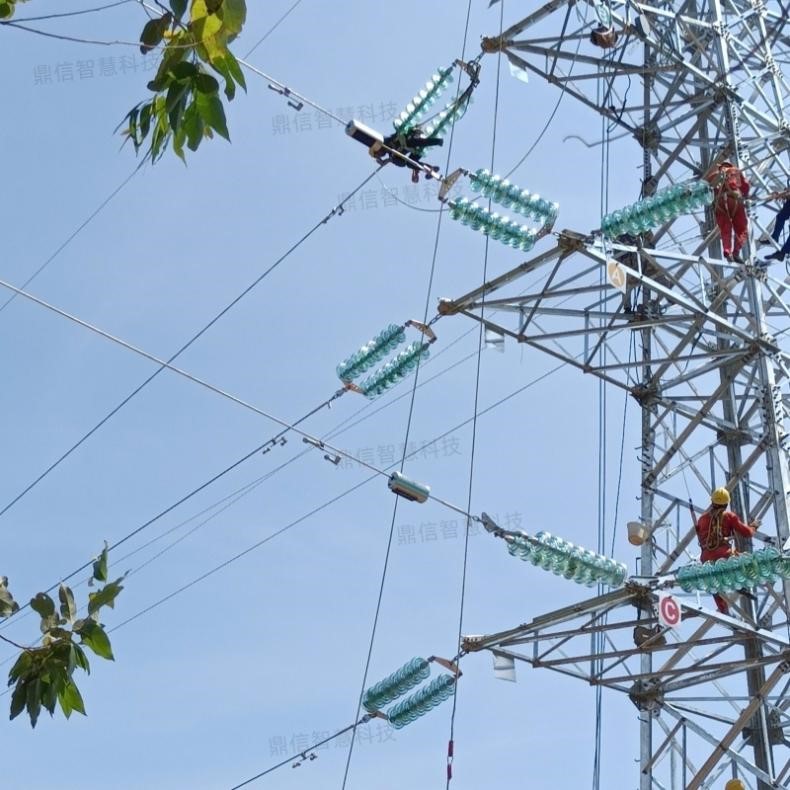

應用案例圖：

主要功能如下：

一、數據采集

監測裝置能夠自動識別故障行波電流信號、故障工頻電流信號，采集、存儲行波電流和工頻電流波形數據，并自動記錄北斗高精度時間同步模塊授時時鐘信號。

二、數據通信

能將記錄數據實時、準確地以無線方式發送到后臺中心站，支持全網通4G/5G/WIFI無線傳輸。

三、后臺接入

配套完整后臺軟件，實現故障診斷功能，可接入南網、國網等各省電力公司運檢智能化分析管控系統。

四、故障定位

線路發生故障后可定位故障區間及故障位置。

故障區間定位可靠性：＞99%

定位誤差≤100m

五、故障辨識

根據故障波形特征能辨識雷擊/非雷擊故障，雷擊識別繞擊/反擊故障。

雷擊與非雷擊故障辨識準確率：＞95%

繞反擊識別準確率：≥90%。

六、用戶交互

后臺軟件可以短信方式發送監測及診斷結果；

WEB可查詢故障、工況等監測的歷史記錄；

支持數據報表的導入/導出功能。
