輸電線路鐵塔應力在線監測裝置

型號：DX-WPS100-YL

一、需求分析

對于鐵塔來說，因為其自重以及其他荷載的作用，必會產生一定的應變，而應變是應力的間接反映。輸電線路鐵塔應力在線監測系統主要應用于輸電線路鐵塔，專門用于測量鐵塔的受力情況。鐵塔結構的應力監測是通過對應變監測間接實現，主要監測鐵塔結構關鍵截面的受力情況，以了解結構的長期或瞬態的受力情況。供電鐵塔的四個腳是受力點，其受力且受力為密集，因此對鐵塔支座有代表性斷面的點進行監測，可以了解作為主要承力構件的受力狀態，時刻了解其狀態。

二、工作原理

輸電線路鐵塔應力在線監測裝置，采用自動數據采集以及測量、周期性的采集被檢測鐵塔的各項數據，并且將各項數據上傳到監控處，由工作人員查看并作出分析，此外數據超過一定的系數系統會自動報警；且裝置具有數據云端分析，可對鐵塔信息進行智慧管理，時時刻刻保障鐵塔的安全穩定運行。

三、功能特點

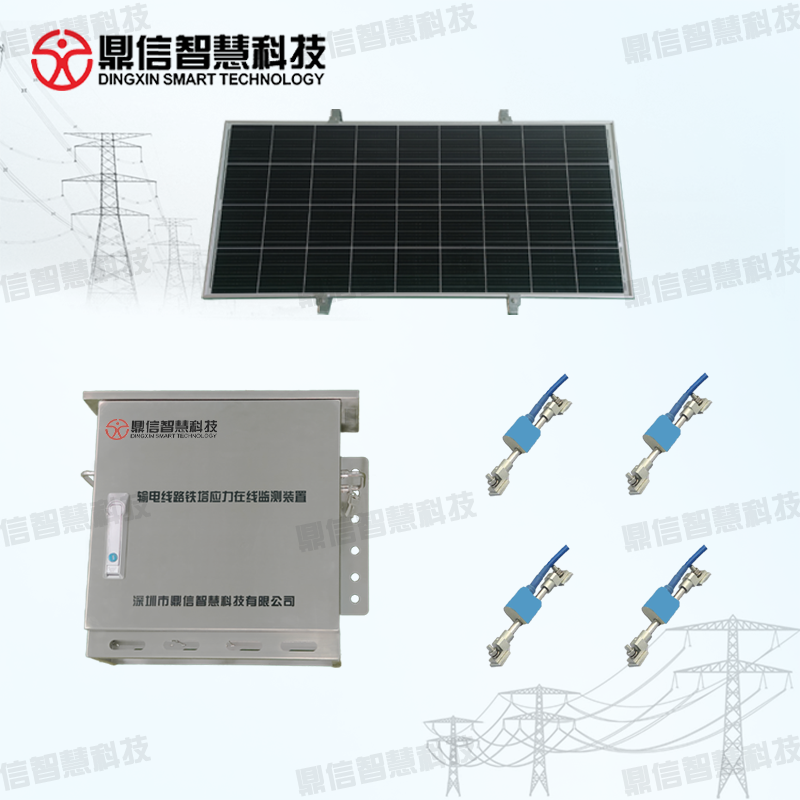

1、鐵塔應力監測基本配置：主控單元、應力監測單元、通信單元、供電單元、安裝支架及輔材；

2、實時自動采集測量鐵塔的各項應力數據，并且將各項數據上傳到監控處，由工作人員查看并作出分析；

3、能采集監測裝置所在位置通信信號強度；

4、數據采集方式，具備自動采集方式與受控采集方式；

5、數據采集間隔：根據采集參量的變化特征，可結合用戶需求而設定；數據采集間隔小可設置為5分鐘，默認時間間隔為30分鐘;

6、能正確記錄和存儲實時監測數據，裝置異常等情況下能夠正確建立事件標識；監測裝置能存放至少連續90天的監測數據或主站因通訊等

 問題未上傳的數據；

7、保證記錄數據的安全性，不因電源中斷、快速或緩慢波動及跌落等原因丟失已記錄的動態數據；不因外部訪問而刪除動態記錄數據；不

 允許人工刪除和修改動態記錄數據；不丟失或抹去已記錄的信息 ;

8、具有監測功能故障和通信中斷等異常情況的自動報警功能；具備數據超標報警、裝置功能異常報警等故障報警功能，且設備狀態參量報

 警閾值可設置 ;

9、報警信息能區分各種不同類型的異常情況，包括監測數據、裝置自檢異常等；

10、報警信息實現實時遠傳，報警策略設置可修改 ;

11、供電單元一般包括能量采集單元、蓄電池和控制器等；具備自動浮充電能、過壓保護、欠壓保護、過流保護和溫度補償?shù)裙δ埽?/p>

12、電源模塊配置獨立的充放電控制器，電源模塊標稱電壓為DC+12V；

13、持續無光照且無其他電力補充的條件下，蓄電池至少可以維持監測裝置正常運行15天的供電。

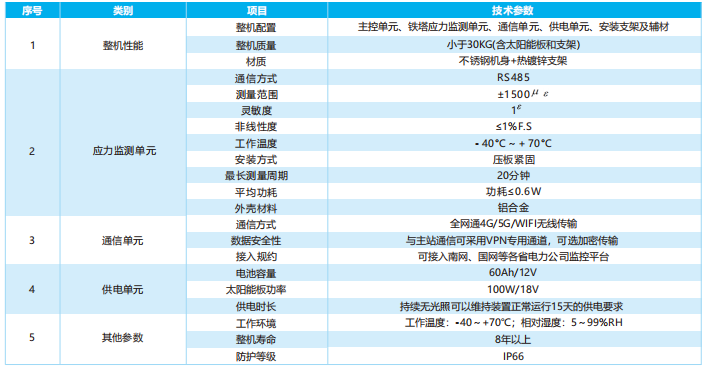

三、技術參數
